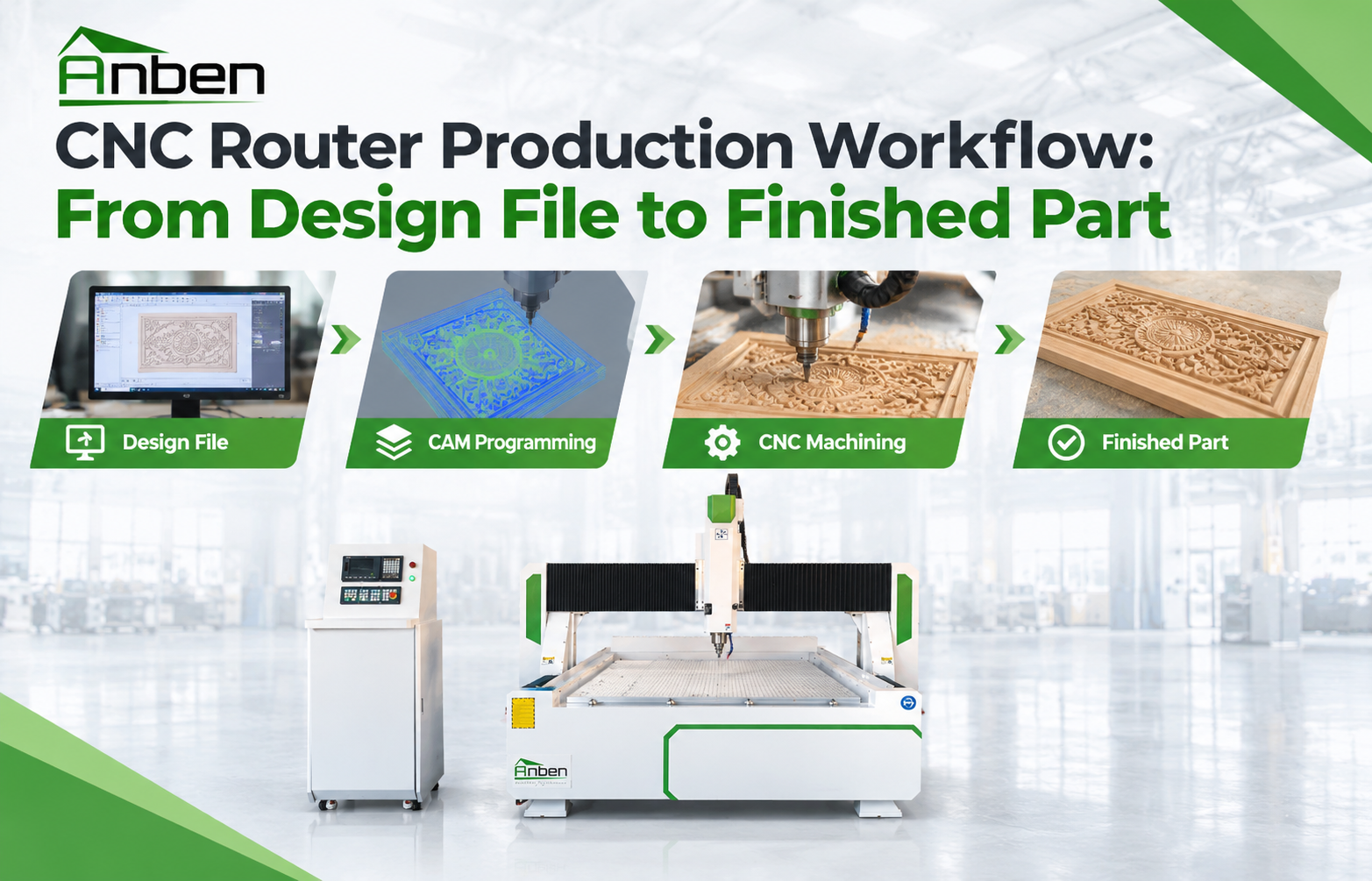

Un flujo de trabajo de producción con router CNC conecta un diseño digital con un producto físico preciso. Desde el dibujo CAD hasta la inspección final, cada paso afecta la precisión del mecanizado, la calidad de la superficie, la eficiencia de producción y la repetibilidad.

Comprender el proceso completo de router CNC ayuda a los operadores a reducir los errores de configuración, seleccionar herramientas de corte adecuadas y lograr piezas acabadas uniformes.

1. Crear y comprobar el archivo de diseño

La producción comienza con un diseño digital creado en software CAD. El archivo define las dimensiones, formas, orificios, contornos, cavidades y otros detalles de mecanizado.

Antes del mecanizado, compruebe el diseño para verificar:

• Dimensiones y espesor del material correctos

• Vectores cerrados y contornos precisos

• Posiciones correctas de orificios y cavidades

• Tolerancias de mecanizado adecuadas

• Unidades y referencias de coordenadas correctas

Un archivo de diseño CNC limpio proporciona un punto de partida fiable para todo el proceso de producción.

2. Generar la trayectoria de herramienta CNC

El diseño CAD se importa al software CAM para crear trayectorias de mecanizado. El programa CAM determina cómo el router CNC moverá la herramienta de corte.

Los ajustes típicos incluyen:

• Tipo y diámetro de herramienta

• Profundidad de corte

• Velocidad de corte y avance

• Velocidad del husillo

• Solapamiento lateral y pasadas de mecanizado

• Dirección de corte

• Puntos de entrada y salida

La trayectoria de herramienta completada se convierte después en código CNC legible por la máquina para el controlador.

3. Preparar el material y la sujeción de la pieza

Antes de cortar, coloque la pieza de trabajo de forma segura sobre la mesa del router CNC. Un método de sujeción estable es esencial porque el movimiento del material puede afectar la precisión dimensional y la calidad de la superficie.

Según la aplicación, los routers CNC pueden utilizar mesas de vacío, sistemas de posicionamiento, abrazaderas o pasadores emergentes neumáticos.

El operador también debe confirmar el tamaño y el espesor del material, el área de corte y la holgura de la herramienta antes de iniciar el ciclo de mecanizado.

4. Configurar el router CNC

El siguiente paso es la configuración de la máquina. Instale la herramienta de corte correcta y establezca el sistema de coordenadas de trabajo.

Las comprobaciones importantes incluyen:

• Instalación de la herramienta y longitud de la herramienta

• Puntos cero X, Y y Z

• Estado del husillo

• Sistema de vacío o de sujeción de la pieza

• Aspiración de polvo

• Parámetros de corte

• Programa CNC y trayectoria de herramienta

Para máquinas con cambio automático de herramientas, las herramientas necesarias pueden cargarse en el cargador de herramientas ATC, reduciendo los cambios manuales de herramientas durante la producción.

5. Iniciar el mecanizado CNC

Una vez verificado todo, el router CNC sigue automáticamente la trayectoria de herramienta programada.

La máquina puede realizar operaciones como:

• Corte de perfiles

• Fresado de cavidades

• Taladrado

• Ranurado

• Grabado

• Tallado 3D

• Acanalado

Durante el mecanizado, el operador debe supervisar el rendimiento de corte, el estado de la herramienta, la estabilidad del material, la eliminación de polvo y cualquier vibración o ruido anormal.

Para la producción industrial, una máquina router CNC configurada correctamente puede mejorar la repetibilidad y reducir los pasos de procesamiento manual.

6. Inspeccionar la pieza terminada

Después del mecanizado, retire la pieza terminada y compruebe sus dimensiones, bordes, orificios, calidad de la superficie y forma general.

Si es necesario, realice operaciones secundarias como desbarbado, lijado, limpieza, ensamblaje o acabado.

Para la producción repetitiva, los resultados de la inspección también pueden utilizarse para ajustar las trayectorias de herramienta, los parámetros de corte o los métodos de sujeción de la pieza.

Del archivo digital al producto terminado

El flujo de trabajo completo de mecanizado CNC puede ser
